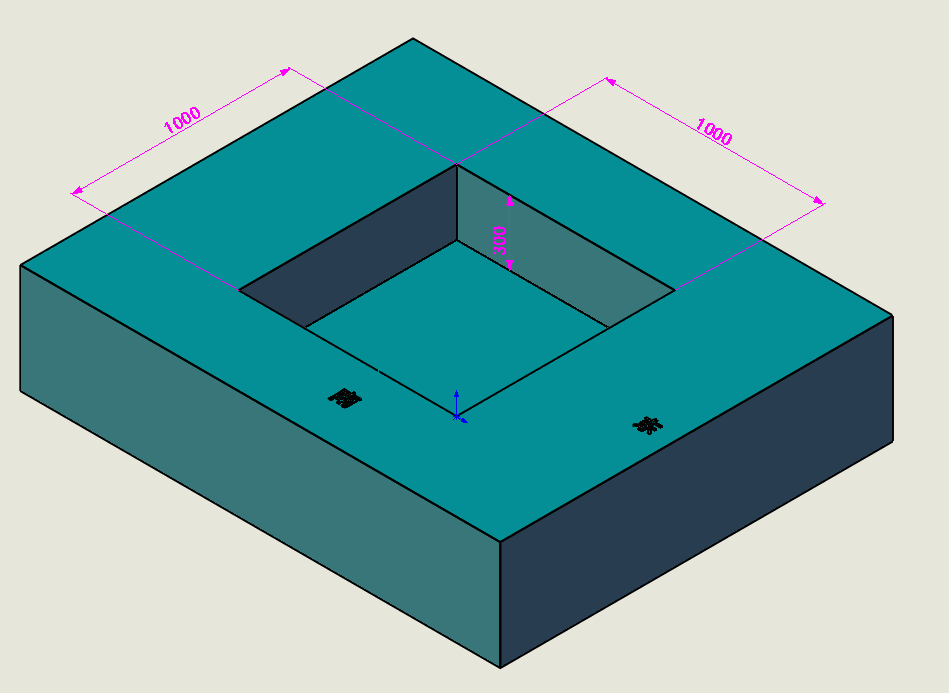

1、挖坑大小為長*寬=100CM*100CM,深30CM,位置方向按下圖。
.png)
2、澆筑混凝土所需強度為C20。
3、按下圖澆筑混凝土地基,外形尺寸(長X寬X高)=100CM*100CM*60CM,露出地面高度30CM,做出雨水溝槽60*20*6CM,預埋四顆M12*120mm鐵膨脹螺栓,螺栓露出地基高度30mm左右,中心距550X700,需保持螺栓垂直,不能有歪斜情況。
4、混凝土澆筑完畢后,要確保平面光滑平整,不能出現坑洼和斜面現象。

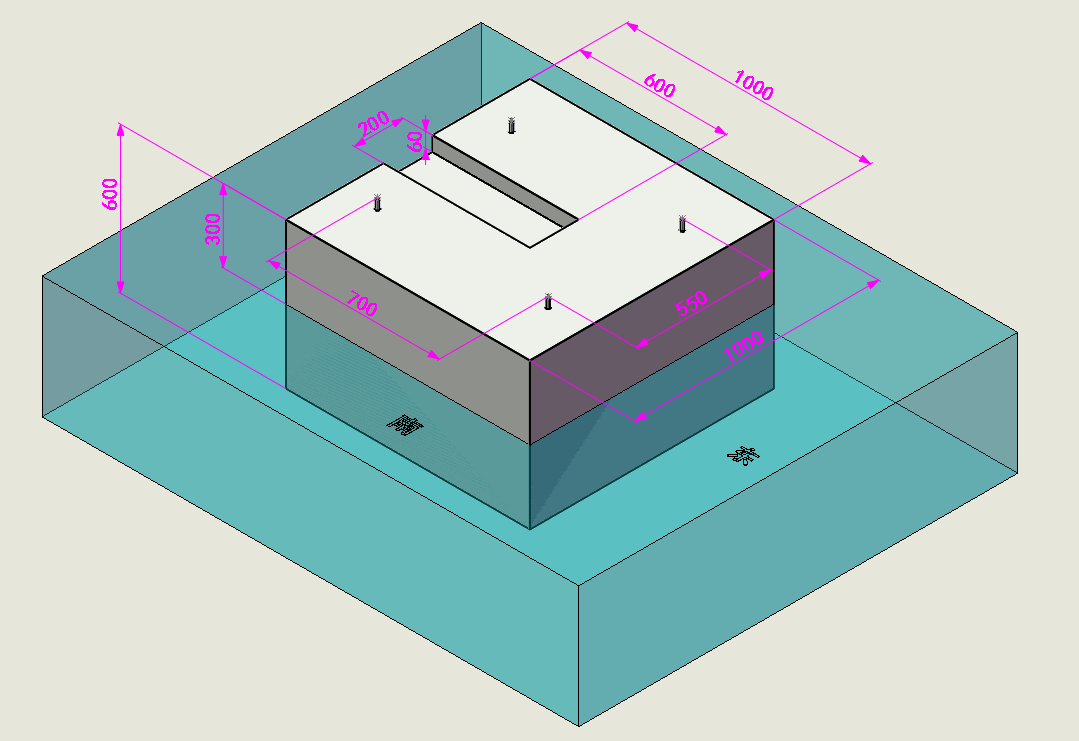

5、非物聯網自動蟲情測報交流地基施工圖:(注:藍色為地面,灰色為水泥地基)
.png)
