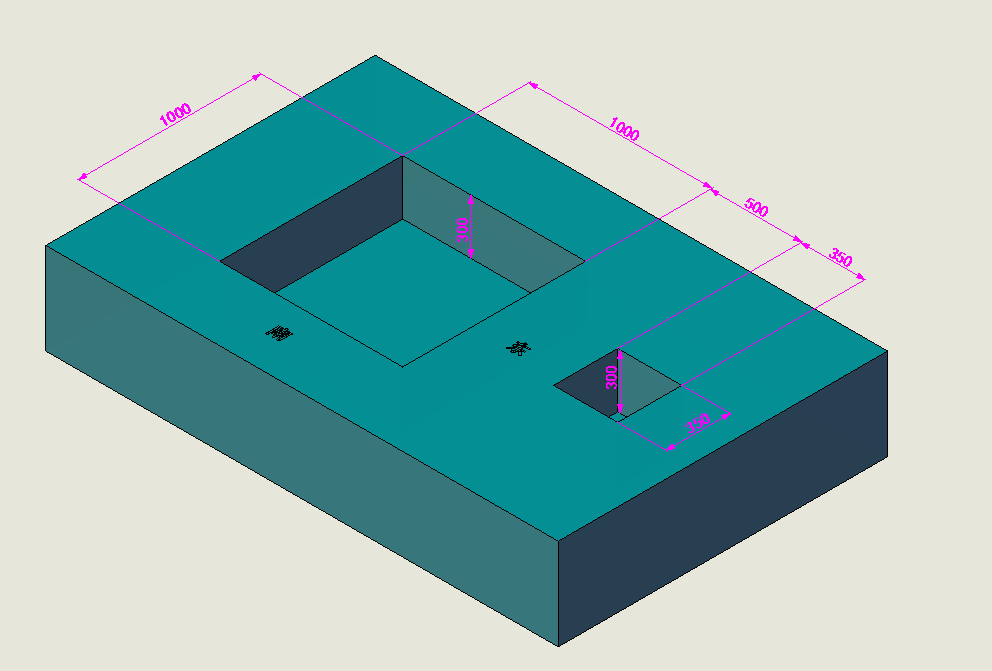

更多相關產品 1、挖大、小兩個坑，大坑為長*寬=100CM*100CM，深30CM，小坑為長*寬=35CM*35CM，深30CM，位置方向按下圖。
.png)
2、澆筑混凝土所需強度為C20。
3、按下圖澆筑兩個混凝土地基，
大混凝土地基外形尺寸（長X寬X高）=100CM*100CM*60CM，露出地面高度30CM,地基預埋角鐵框架，框架露出混凝土地基高度為300mm，需保持角鐵框架垂直，不能有歪斜情況。
小混凝土地基外形尺寸（長X寬X高）=35CM*35CM*60CM，露出地面高度30CM,預埋四顆M12*120mm鐵膨脹螺栓，螺栓露出地基高度30mm左右,中心距170X170mm，對角尺寸為240mm，需保持螺栓垂直，不能有歪斜情況。該地基用于安裝太陽能板支架。
4、混凝土澆筑完畢后，要確保平面光滑平整，不能出現(xiàn)坑洼和斜面現(xiàn)象。

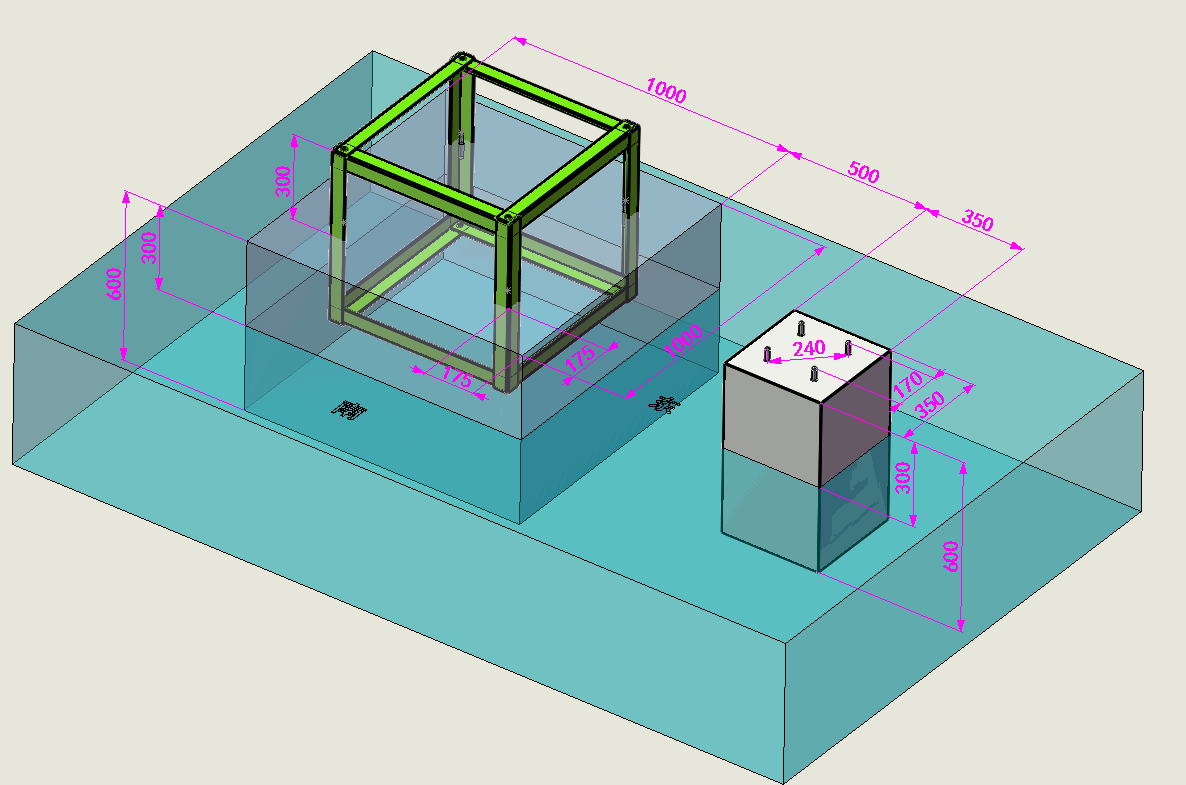

5、物聯(lián)網孢子儀直流+1太陽能地基施工圖（預埋角鐵框架）：（注：藍色為地面，灰色為水泥地基，綠色為角鐵框架），備注：太陽能板方向朝南
6、物聯(lián)網孢子儀交流+1太陽能地基施工圖（沒有預埋角鐵架子）：（注：藍色為地面，灰色為水泥地基），備注：太陽能板方向朝南。
.png)
